Порядок настройки компрессорного оборудования — подробная пошаговая инструкция, от которой не надо уходить ни на шаг!

Компрессорное оборудование — важная составляющая в промышленных процессах и производствах различных отраслей. Оно предназначено для сжатия газов, а также создания и поддержки необходимого давления в системе. Однако, чтобы обеспечить его эффективную работу, необходимо правильно настроить компрессорное оборудование.

Первым шагом при настройке компрессорного оборудования является его грунтовое изучение и проверка на наличие повреждений. Необходимо убедиться, что все компоненты оборудования целы и исправны, отсутствуют трещины и утечки. Также стоит проверить работу системы охлаждения и масляной системы, поскольку неправильная работа этих систем может привести к поломке оборудования и значительному сокращению его срока службы.

Далее следует произвести начальную настройку давления. Для этого необходимо определить требуемое рабочее давление и установить его в соответствии с техническими условиями. Не забудьте учесть такие факторы, как расход газа, размер и длина трубопроводов, наличие фильтров и регуляторов.

Важным шагом в настройке компрессорного оборудования является выбор оптимального режима работы. В зависимости от характера работы и требуемой производительности, можно выбрать один из режимов работы компрессора, таких как постоянная нагрузка, групповая нагрузка или встроенная нагрузка. Также стоит учесть, что выбранный режим работы должен быть оптимальным с точки зрения энергопотребления и долговечности оборудования.

Наконец, последним шагом при настройке компрессорного оборудования является регулярное техническое обслуживание и контрольные проверки. Регулярное обслуживание позволяет предотвратить возможные поломки и снизить риск аварийной ситуации. Контрольные проверки необходимо проводить периодически, чтобы убедиться в надежности работы оборудования и своевременно выявить любые неисправности.

Порядок настройки компрессорного оборудования

1. Подготовьте рабочую площадку. Обеспечьте достаточное пространство для размещения компрессора и его компонентов. Убедитесь, что площадка плоская и стабильная.
2. Подключите компрессор к источнику электроэнергии. Проверьте, что напряжение соответствует требованиям компрессора.
3. Проверьте уровень масла в компрессоре. Добавьте масло, если необходимо, согласно рекомендациям производителя.
4. Проверьте уровень охлаждающей жидкости. Добавьте жидкость, если необходимо, соблюдая рекомендации производителя.
5. Установите давление срабатывания компрессора. Определите требуемое давление срабатывания и настройте регулятор давления в соответствии с ним.
6. Подключите воздушные линии. Проверьте, что все воздушные линии правильно подключены и герметичны.
7. Проверьте работу автоматического слива конденсата. Убедитесь, что автоматический слив конденсата открыт и функционирует правильно.
8. Настройте систему управления компрессором. Установите необходимые параметры управления, такие как время работы и остановки компрессора.
9. Проведите пробный запуск. Запустите компрессор и проверьте его работу на протяжении нескольких минут. Обратите внимание на все аномальные звуки или поведение.
10. Проверьте давление и скорость потока воздуха. Используя подходящие инструменты, измерьте давление и скорость потока воздуха для убедительности в соответствии с требованиями вашего проекта.

Правильная настройка компрессорного оборудования является ключевым шагом для его эффективной работы. Она помогает избежать сбоев в работе, повышает производительность и снижает риск поломок оборудования. Следуйте инструкциям производителя и при необходимости проконсультируйтесь с профессионалами для выполнения этих шагов.

Подготовка к работе

Перед началом настройки компрессорного оборудования необходимо выполнить ряд предварительных шагов для обеспечения безопасности и эффективной работы.

• Оцените условия рабочей зоны и убедитесь, что они соответствуют требованиям безопасности. Проверьте наличие достаточной вентиляции и свободного доступа к оборудованию.
• Проверьте, имеются ли все необходимые инструменты и расходные материалы для настройки компрессора, такие как масло, фильтры, присадки и т.д.
• Ознакомьтесь с инструкцией по эксплуатации компрессора и убедитесь, что вы понимаете все этапы настройки и безопасные процедуры.
• Отключите питание компрессора и убедитесь, что он полностью выключен и разряжен.
• Очистите оборудование от пыли, грязи и других загрязнений с помощью мягкой тряпки или щетки.
• Проверьте состояние воздушного фильтра и при необходимости замените его. Убедитесь, что фильтр соответствует требованиям производителя в отношении типа и класса фильтрации.

Выполнив эти подготовительные шаги, вы будете готовы к дальнейшей настройке компрессорного оборудования.

Проверка всех компонентов

Перед настройкой компрессорного оборудования необходимо проверить все его компоненты, чтобы убедиться в их работоспособности. Это гарантирует эффективное и безопасное функционирование системы.

Вот некоторые из ключевых компонентов, подлежащих проверке:

1. Ресивер: Проверьте состояние ресивера, убедитесь, что он целый и не имеет видимых повреждений или утечек. Также проверьте уровень масла и давление в ресивере.

2. Фильтры: Осмотрите фильтры на наличие загрязнений и замените их, если они сильно забиты или изношены.

3. Компрессорный блок: Проверьте компрессор на наличие повреждений и утечек. Осмотрите ремни привода и убедитесь, что они надежно закреплены и не истираются. Также проверьте уровень масла в компрессоре и его давление.

4. Конденсатоотводчик: Убедитесь, что конденсатоотводчик функционирует должным образом. Очистите его от скопившегося конденсата, чтобы предотвратить его накопление и повреждение системы.

5. Контрольно-измерительные приборы: Проверьте работу всех контрольно-измерительных приборов, таких как датчики давления, термометры и манометры. Убедитесь, что они отображают правильные показания и корректно функционируют.

Проверка всех компонентов перед настройкой компрессорного оборудования гарантирует его надежное и безопасное функционирование. Если вы обнаружите какие-либо неисправности, необходимо провести ремонт или замену соответствующих компонентов перед продолжением процесса настройки.

Проверка уровня масла

Перед началом настройки компрессорного оборудования важно проверить уровень масла в системе. Неправильный уровень масла может привести к нестабильной работе и повреждению оборудования.

Для проверки уровня масла следуйте следующим инструкциям:

1. Выключите компрессор: перед проведением любых проверок и регулировок обязательно отключите электропитание и убедитесь, что компрессор полностью остановился.
2. Найдите штуцер уровня масла: обычно он расположен на нижней части компрессора и имеет отверстие для ключа.
3. Очистите область вокруг штуцера уровня масла: перед проверкой уровня масла рекомендуется удалить любые грязь и загрязнения с этой области.
4. Откройте штуцер: используя ключ, аккуратно поверните штуцер против часовой стрелки, чтобы открыть его.
5. Проверьте уровень масла: внимательно наблюдайте через отверстие штуцера и определите, достигает ли уровень масла рекомендуемую отметку.
6. Закройте штуцер: если уровень масла находится в пределах нормы, аккуратно закройте штуцер, повернув его по часовой стрелке.

Важно регулярно проверять уровень масла в компрессоре и при необходимости доливать или заменять масло, следуя рекомендациям производителя оборудования.

Обратите внимание: проверка уровня масла должна проводиться только при полностью остановленном компрессоре и после его охлаждения для предотвращения возможных травм.

Проверка напряжения питания

Перед началом настройки компрессорного оборудования необходимо проверить напряжение питания, чтобы убедиться, что оно соответствует требованиям производителя. Это важно для обеспечения надлежащей работы компрессора и предотвращения повреждения оборудования.

Для проверки напряжения питания используйте мультиметр. Подключите его к источнику питания и установите режим измерения напряжения. Затем подведите пробники мультиметра к контактам питания компрессорного оборудования, обратив внимание на полярность подключения.

Определите значение напряжения, которое отображается на экране мультиметра. Сравните полученное значение с рекомендуемыми значениями, указанными в технической документации компрессора. Если измеренное значение соответствует рекомендуемому, то напряжение питания является надлежащим для работы оборудования.

В случае, если измеренное значение напряжения не соответствует рекомендуемому, необходимо проверить целостность электрических соединений, убедиться в правильности подключения оборудования и исключить возможные проблемы в сети питания.

Подключение компрессора

Перед началом подключения компрессора необходимо убедиться, что все компоненты и оборудование находятся в исправном состоянии и соответствуют требованиям безопасности. Также следует проверить наличие необходимых инструментов и материалов.

Шаг 1. Подготовьте рабочее место. Убедитесь, что площадка, на которой будет размещен компрессор, ровная и устойчивая. Поставьте компрессор в место, где будет обеспечен доступ для обслуживания.

Шаг 2. Проведите электрическую разводку. Подключите компрессор к источнику питания в соответствии с требованиями производителя. Обратите внимание на максимальную мощность и рабочее напряжение компрессора.

Шаг 3. Подключите воздушные линии. При необходимости установите фильтры, регуляторы и другие контролирующие устройства на линиях сжатого воздуха. Подключите линии к соответствующим портам компрессора.

Шаг 4. Подготовьте смазочную систему. Если компрессор требует смазки, заполните его смазочным маслом в соответствии с указаниями производителя. Подключите смазочный блок или насос к компрессору, если это необходимо.

Шаг 5. Проверьте подключение. Перед включением компрессора проверьте все подключения на отсутствие утечек, корректность установки и надежность фиксации. Убедитесь, что все контрольные и защитные устройства на месте и настроены правильно.

Шаг 6. Включите компрессор. После того, как все подготовительные работы выполнены, аккуратно включите компрессор согласно инструкциям производителя. Внимательно следите за его работой и своевременно реагируйте на любые необычные звуки, вибрации или поведение оборудования.

Правильное подключение компрессора является одним из ключевых аспектов его безопасной и эффективной работы. Следуйте указаниям производителя и выполняйте все шаги подключения с должным вниманием и предельной аккуратностью.

Подключение к источнику питания

Перед тем как начать использовать компрессорное оборудование, необходимо правильно подключить его к источнику питания. Следуйте этим шагам:

1. Включите компрессор и проверьте его рабочее состояние.
2. Убедитесь, что электрическая розетка или главный выключатель находятся в рабочем состоянии.
3. Проверьте целостность и качество кабельного соединения между компрессором и источником питания.
4. Установите защитные предохранители или автоматические выключатели на соответствующие значения, рекомендованные производителем компрессора.
5. При необходимости, выполните заземление компрессора в соответствии с требованиями безопасности.

После завершения этих шагов, компрессор будет готов к использованию и будет правильно подключен к источнику питания. В случае возникновения любых проблем или неполадок, обратитесь к руководству пользователя или обратитесь за помощью к квалифицированному специалисту.

Подключение воздушного шланга

• Вначале убедитесь, что компрессор выключен и отключен от сети.
• Найдите выходной порт на компрессоре, обычно он располагается на передней панели или боковой стенке.
• Вставьте один конец воздушного шланга в порт, нажмите на него и убедитесь, что он надежно зафиксирован.
• Если ваш шланг имеет регулируемый клапан, установите его в положение «закрыто».
• Затем возьмите другой конец шланга и подключите его к инструменту или устройству, которому требуется сжатый воздух.
• Если шланг оснащен быстрым разъемом, убедитесь, что он правильно зафиксирован и безопасно закреплен.
• Теперь вы можете включить компрессор и проверить, что воздушный поток проходит вдоль шланга без утечек.

Настройка давления

Шаг 1: Проверьте, что компрессор отключен и все клапаны на оборудовании закрыты.

Шаг 2: Откройте регулятор давления на компрессоре, чтобы установить начальное значение давления.

Шаг 3: Используйте манометр, чтобы проверить текущее давление в системе и установить желаемое значение.

Шаг 4: Для увеличения или уменьшения давления, вращайте регулятор в нужном направлении.

Шаг 5: Проверьте наличие утечек в системе и убедитесь, что все фитинги и соединения плотно закреплены.

Шаг 6: После настройки давления, закройте регулятор и убедитесь, что все клапаны на оборудовании закрыты.

Будьте осторожны при настройке давления и всегда следуйте инструкциям производителя. Неправильная настройка давления может привести к неисправностям в системе или порче оборудования.

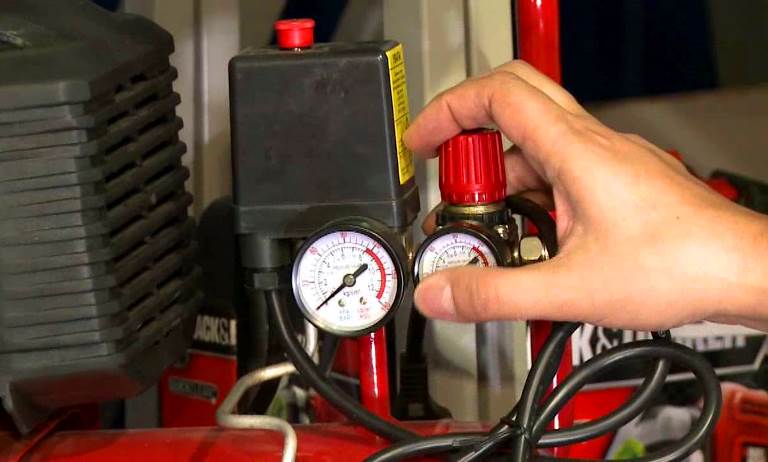

Регулировка регулятора давления

1. Проверьте, что компрессор выключен и не подключен к источнику электропитания.

2. Найдите регулятор давления на компрессоре. Он обычно находится рядом с манометром и имеет ручку для регулировки давления.

3. Поверните ручку регулятора давления по часовой стрелке для увеличения давления или против часовой стрелки для уменьшения давления. Поворачивайте ручку до достижения желаемого давления.

4. Включите компрессор и подождите, пока он достигнет установленного давления. При необходимости, подстройте регулятор давления для достижения точного значения.

5. Проверьте герметичность соединений и утечки воздуха. Проверьте, что давление держится стабильным после настройки регулятора давления.

6. После завершения настройки регулятора давления, убедитесь, что все соединения надежно закреплены.

Важно помнить, что правильная регулировка регулятора давления позволяет обеспечить безопасную и эффективную работу компрессорного оборудования. Если у вас возникают сложности в процессе настройки, рекомендуется обратиться за помощью к специалисту.

Проверка давления

1. Убедитесь, что компрессор выключен и находится в режиме ожидания.
2. Проверьте, что манометры, отображающие давление воздуха в компрессоре и воздухопроводах, функционируют корректно.
3. При необходимости, отрегулируйте указатели на манометрах, чтобы они показывали правильные значения давления.
4. Откройте клапан слива конденсата, чтобы проверить наличие и количество образовавшегося влаги.
5. Выпустите воздух с помощью сливного клапана до полного освобождения всех возможных остаточных давлений.
6. При необходимости, отрегулируйте давление компрессора с помощью регулятора давления.
7. Включите компрессор и проверьте, что он работает стабильно и поддерживает заданное давление.

Проверка давления должна проводиться регулярно, чтобы обеспечить безопасность и эффективность работы компрессорного оборудования.

Обслуживание компрессора

Для обеспечения надежной и эффективной работы компрессора необходимо проводить регулярное обслуживание. Вот некоторые важные шаги, которые следует выполнить:

1. Проверка уровня масла: Периодически контролируйте уровень масла в компрессоре и добавляйте его при необходимости. Низкий уровень масла может привести к поломке компрессора.

2. Замена масла: Регулярно меняйте масло в компрессоре в соответствии с рекомендациями производителя. Это поможет предотвратить износ и продлить срок службы компрессора.

3. Очистка воздушного фильтра: Пыль и грязь могут попадать во воздушный фильтр компрессора, что может снижать его эффективность. Регулярно проверяйте фильтр и очищайте его или заменяйте при необходимости.

4. Проверка ремня привода: Убедитесь, что ремень привода компрессора натянут правильно и не имеет повреждений. Неправильно натянутый ремень может привести к поломке компрессора.

5. Проверка уровня сжатого воздуха: Регулярно проверяйте давление сжатого воздуха, чтобы убедиться, что оно соответствует требуемому уровню. Неправильное давление может привести к неэффективной работе инструментов и оборудования.

6. Проверка наличия утечек: Инспектируйте компрессор на наличие утечек воздуха. Если вы заметите утечку, устраните ее как можно скорее, чтобы избежать потери энергии и снижения производительности компрессора.

Следуя этим шагам по обслуживанию компрессора, вы сохраните его работоспособность, продлите срок его службы и обеспечите надежную и эффективную работу.

Замена фильтров

Вот пошаговая инструкция по замене фильтров:

1. Отключите питание компрессорного оборудования и дайте ему остыть.
2. Осмотрите фильтры и убедитесь, что они нуждаются в замене. Если фильтры загрязнены или поцарапаны, необходимо их заменить.
3. Извлеките старые фильтры из компрессора, следуя инструкции производителя. Обычно это делается путем откручивания крышки фильтров или снятия их с помощью инструментов.
4. Очистите место установки новых фильтров от остатков старых с помощью мягкой тряпки или пылесоса.
5. Установите новые фильтры, следуя инструкции производителя. Обычно фильтры закрепляются на месте при помощи зажимов или крышки.
6. Проверьте, что фильтры правильно установлены и надежно закреплены.
7. Подключите питание компрессорного оборудования и проверьте его работу.

Помните, что регулярная замена фильтров помогает обеспечить эффективность и долговечность вашего компрессорного оборудования. Следуйте указанным выше шагам для правильной замены фильтров и не забывайте проводить это обслуживание в соответствии с рекомендациями производителя.

Смазка компрессора

Перед началом смазки компрессора необходимо ознакомиться с инструкцией производителя и убедиться, что вы используете рекомендованный тип смазки и количество.

Шаги по смазке компрессора:

1. Отключите компрессор: перед началом смазки обязательно выключите компрессор и разъедините его с электропитанием.
2. Очистите компрессор: удалите любые загрязнения и пыль с поверхности компрессора, чтобы избежать попадания грязи внутрь.
3. Локализуйте точки смазки: используйте руководство производителя для определения точек смазки на компрессоре. Обычно это места, где происходит трение движущихся деталей.
4. Нанесите смазку: выберите подходящую смазку и нанесите ее на все точки смазки. Обратитесь к руководству производителя для определения правильного количества смазки.
5. Распределите смазку: после нанесения смазки вращайте компрессор вручную или включите его на короткое время для равномерного распределения смазки.
6. Отрегулируйте смазку: проверьте уровень смазки и в случае необходимости добавьте дополнительное количество.

Важно помнить, что частота смазки может зависеть от интенсивности использования компрессора. Регулярная смазка поможет поддерживать оптимальную производительность и снизить риск поломки.
